2吨/小时净水设备方案

一、方案设计

1.1本方案涉及的流程及设备是为了满足生产工艺用纯水项目,要求如下:
1.1-1系统供水条件10m³/h.，进水电导率：≤400 UM.cm
1.1-1 系统出水：5m³/h    反渗透产品水电导率≤10UM
1.1-3 系统配置：预处理10m³/h，反渗透系统5m³/h，以及相关的附助设备。
1.1-4 运行方式：自动运行，手动清洗

1.2本方案主要依据如下：
1.2-1 原水水源：自来水
1.2-3设计界限：水源取水至纯水箱

1.3 系统对外要求
1.3-1进水管:进水管至原水箱，不间断供水
1.3-2取电位置靠近主机，380V电压稳定供电
1.3-2 废水处理:废水排放地沟止

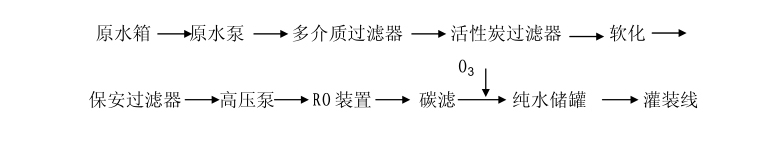

二、工艺流程图
本系统设计如下工艺流程:


三、设备控制说明
21.   系统自动运行，自动冲洗，手动清洗。
1）．自动运行设置
1.机械过滤器、活性炭过滤器、软化器采用自动清洗。
2．根据水箱的液位高低控制前级水处理设备和开启及停机。
2）．自动运行状态
1.当产品水箱液位到达高液位后，自动关闭前级水处理设备。
2．当产品水箱液位低于中液位时，自动开启前级设备。
3.反渗透系统自动冲洗。
3）．自动保护
1.原水箱设有低液位与原水泵联锁保护。
2．高压泵进水低压保护，以防高压泵缺水运行损坏。

四、设备配置及报价                                        单位：元
