直饮水设备方案

一、工作原理

　　反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作。对膜一侧的料液施加压力，当压力超过它的渗透压时，溶剂会逆着自然渗透的方向作反向渗透。从而在膜的低压侧得到透过的溶剂，即渗透液;高压侧得到浓缩的溶液，即浓缩液。若用反渗透处理海水，在膜的低压侧得到淡水，在高压侧得到卤水。

　　在各种膜分离技术中，反渗透技术是近年来国内应用最成功、发展最快、普及最广的一种。国内反渗透膜工业应用的最大领域仍为大型锅炉补给水、各种工业纯水，饮用水的市场规模次之，电子、半导体、制药、医疗、食品、饮料、酒类、化工、环保等行业的应用也形成了一定规模。

二、设计基基础

1.本方案涉及的流程及设备是为了满足生产工艺用纯水项目,要求如下:
1-1系统供水条件2m³/h.
1-1 系统出水：1m³/h    产品水电导率≤10UM（饮用纯净水标准）
1-3 系统配置：预处理2m³/h，反渗透系统1m³/h，以及相关的附助设备。
1-4 运行方式：自动运行

2本方案主要依据如下：
2-1 原水水源：城市自来水
2-3设计界限：水源取水至纯水箱

3 系统对外要求
3-1进水管:进水管至原水箱，或自来水至原水泵，不间断供水
3-2 出水管:至纯水箱止
3-3 废水处理:排至厂房内地沟
3-4供电：380V电压稳定供电
3-5厂房要求：本设备长3米宽1米，机房不得小于8平米

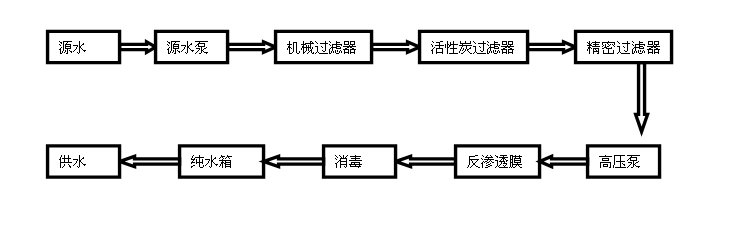

4工艺流程图
本系统设计如下工艺流程


三、设备控制说明

21.   系统自动运行，自动冲洗。
1）．自动运行设置
1.机械过滤器、活性炭过滤器，采用自动操作；
2．根据水箱的液位高低控制前级水处理设备和开启及停机。
2）．自动运行状态
1.当产品水箱液位到达高液位后，自动关闭前级水处理设备。
2．当产品水箱液位低于中液位时，自动开启前级设备。。
3）．自动保护
1.原水箱设有低液位与原水泵联锁保护。
2．高压泵进水低压保护，以防高压泵缺水运行损坏。

四、设备配置及报价                                        单位：元
